배관키트 설치 방법

디센트 에스프레소 머신에는 수동으로 채울 수 있는 2L 크기 물탱크가 있습니다. 저희 배관키트를 사용하는 경우 디센트 머신을 RO 시스템과 같은 가압된 물에 에스프레소 머신을 연결할 수 있습니다. 배관키트는 저희 모든 DE1 시리즈 (DE1PRO, DE1XL, 단종된 DE1+) 및 Bengle과 호환됩니다.

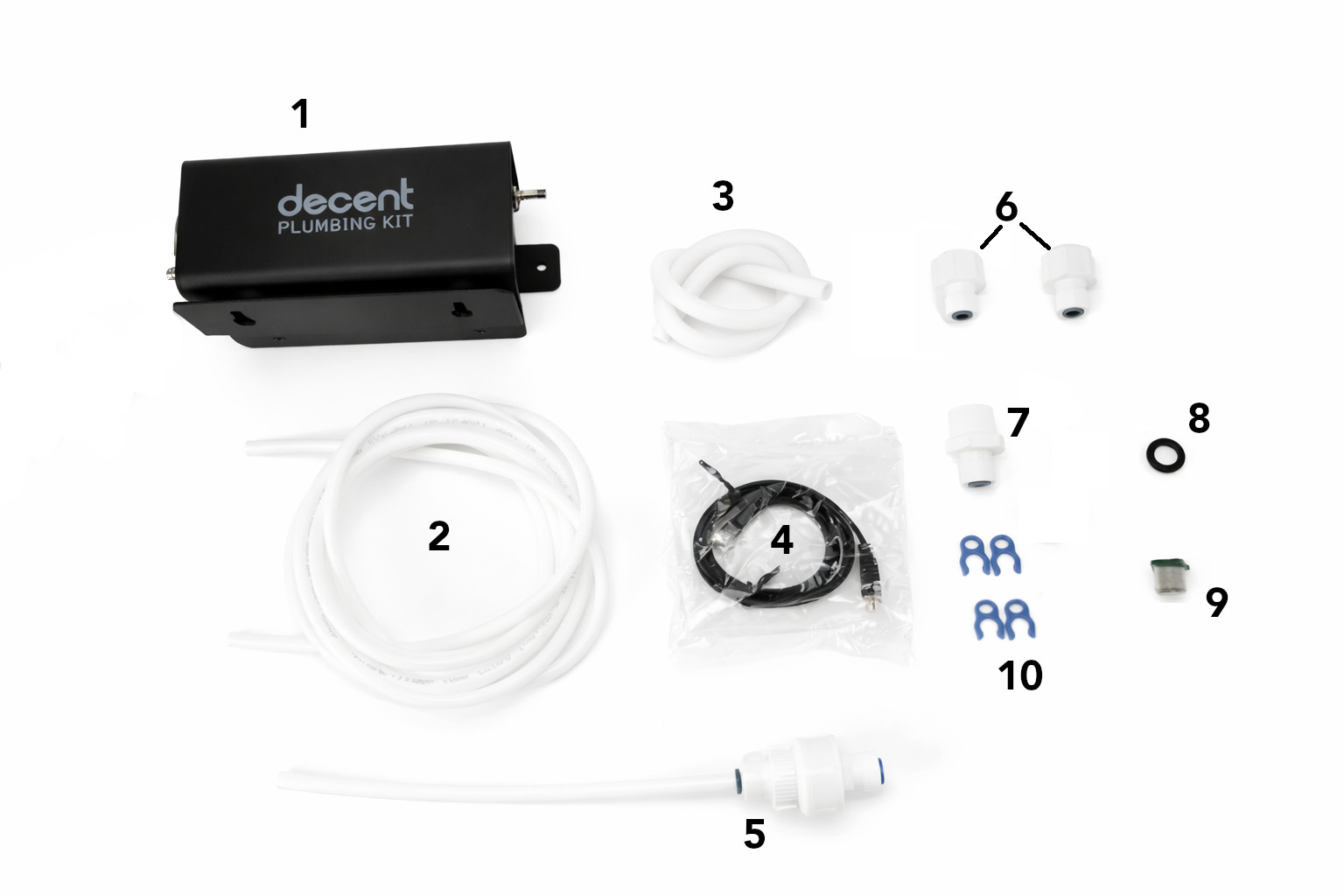

구성품

1. 배관키트 본체

2. 굵은 흰색 불투명 튜브

3. 얇은 흰색 불투명 튜브

4. 검정 네트워크 케이블

5. 튜브가 연결된 감압기

6. 메쉬 필터 가스켓

7. 2 x 푸시인 피팅 암나사 NPT1-2 to 튜브1-4 흰색

8. 1 x 푸시인 피팅 숫나사 NPT1-2 to 튜브1-4 흰색

9. 4 x 파란색 클립

10. 검정색 브라켓 (키트 본체에 설치되어 있음, 필요하지 않은 경우 제거 가)

11. 두 번째 검정색 브라켓 (배관 키트 머신 거치용)

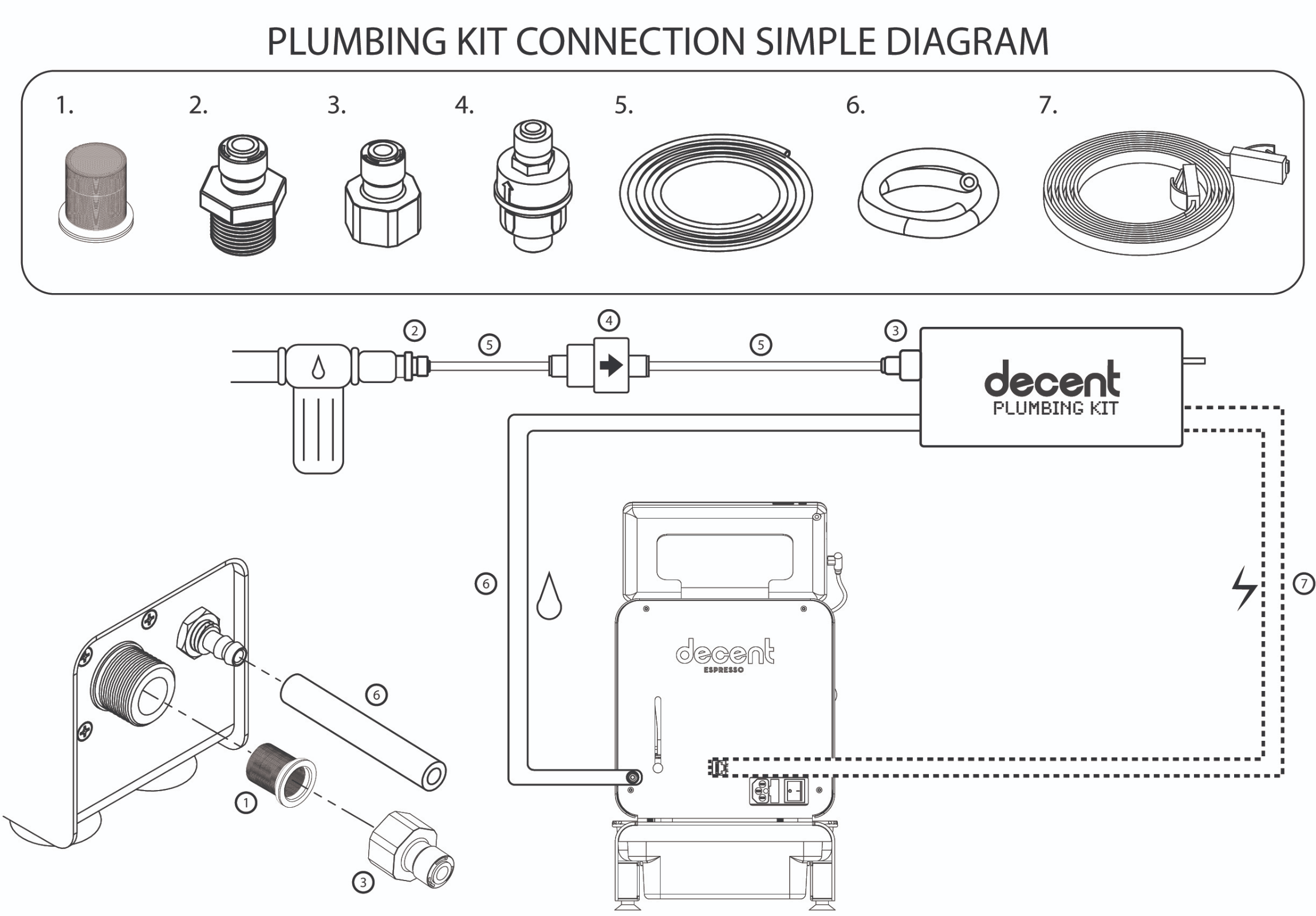

배관 키트 설치 방법

1. 굵은 흰색 튜브\\(2)를 RO 시스템이나 필터에 연결하세요, 튜브를 바깥쪽으로 살짝 당기면서 파란색 클립을 장착하세요(9). 연결 방식이 다른 경우를 대비해서 암나사와 수나사 NPT 피팅(7, 8)\\\\을 추가적으로 제공해드립니다. 다른 피팅이 필요한 경우, 저희에게 문의해 주세요.

2. 굵은 흰색 튜브\\(2)의 반대편에 감압기(5)를 연결한 뒤, 튜브를 바깥쪽으로 살짝 당겨서 파란색 클립(9)\\을 장착해주세요.

3. 그 다음, 암나사 NPT 1-2 피팅\\(7)을 감압기(5)에서 나오는 튜브 끝에 연결해주세요. 튜브를 바깥쪽으로 살짝 당겨서 파란색 클립(9)\\을 장착해 주세요.

감압기의 화살표 방향이 RO 시스템에서 배관키트 방향을 바라보도록 설치해주세요.

4. NPT 1-2 피팅(7 튜브와 감압기가 연결된 피팅)의 반대편을 배관키트\\(1)\\ 주입구에 연결해주세요. 타이트하게 .조여 주세요.

만약 씰링에서 약간 물샘 현상이 발생하는 경우, 동봉된 메쉬 인테이크 필터(\\6)\\*를 배관 키트 왼쪽의 주입구에 넣어주세요.

5. 얇은 흰색 튜브\\(3)\\를 배관키트 후면 오른쪽 개구부에 연결하세요.

6. 이 튜브\\(3)\\의 반대편은 머신에 연결하세요.

7. 검정 네트워크 케이블\\(4)\\을 배관 키트 후면의 사각형 구멍에 연결하세요.

8. 네트워크 케이블\\(4)\\ 반대편은 머신 후면에 연결하세요.

9. 배관 키트 본체\\(1)\\는 아래와 같은 방식으로 설치 가능합니다:

부착된 브라켓을 제거하고 고무발을 이용해 바 위에 올려놓기.

부착된 브라켓을 사용해서 바에 나사로 고정하기.
